Въздухопровод за отработените газове в кухнята

Най-доброто решение за изпускателната система с горещ влажен въздух, заедно с изпаренията и миризмите, които се издигат от печката, е кухненска качулка, свързана с вентилационната тръба.

Можете също така да извършите заключението на улицата, ако позволява местоположението на вашата кухня. Всичко, което трябва да направите, е да поставите канал, по който ще се извършва изходът.

вид

Изпускателният въздуховод в кухнята е тръбовидна конструкция, през която въздушният поток преминава от една точка към друга. Тези продукти могат да се различават по няколко характеристики:

• върху производствен материал: пластмаса и гофриране;
• по размери;
• профили на профили: правоъгълни, кръгли, плоски;
• по отношение на гъвкавостта.

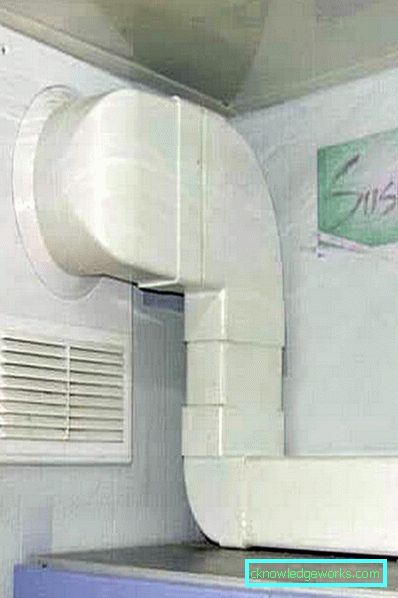

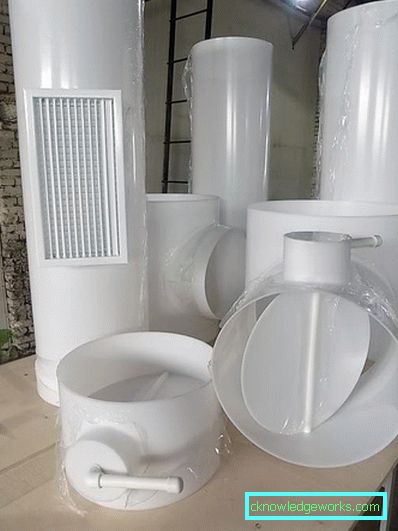

пластмаса

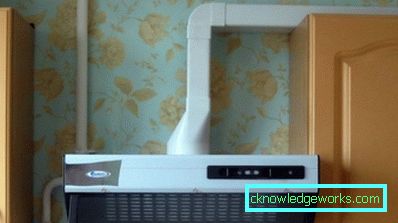

Пластмасовите тръби могат да имат правоъгълно или кръгло напречно сечение. Най-добрият вариант за кухненския интериор са правоъгълните продукти. Въпреки това, според експерти, най-продуктивни са точно кръгли канали, защото те имат най-ниската устойчивост на въздух.

Без значение какъв тип канал изберете, ще трябва да закупите няколко вида адаптери. Погледнете адаптерите, които са монтирани на изхода на аспиратора от канала и на адаптерите, прикрепени към изхода към вентилацията. За да монтирате добре адаптерите, използвайте обикновен уплътнител.

Пластмасови тръби за рязане може да се направи с ножовка. Свързването на възли с повечето клиенти по време на инсталацията не предизвиква големи затруднения.

Предимства на пластмасовите тръби:

• в такива тръби има ниско ниво на шум от функционирането на вентилационната система;
• мазнини, сажди и мръсотия не се натрупват поради гладката повърхност;
• живот на продукта над 10 години;
• тръбите от пластмаса не се нуждаят от допълнително напускане;
• поради малкото тегло на конструкцията не се създава допълнителен товар върху изпускателното устройство.

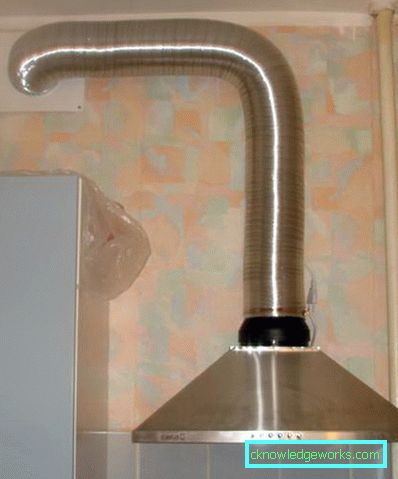

Изработена от гъвкава гофрирана алуминиева тръба

Тези тръби са изработени от тънък алуминий. От минусите може да се отбележи външния вид на структурата. Не всеки купувач ще хареса това, че в кухнята му има метална тръба. В тази връзка, монтирането на гофрирана тръба се комбинира с маскирането на конструкцията.

Предимствата на продуктите включват:

• лесно инсталиране. Гофрираните тръби са лесни за рязане, огъват се под всякакви ъгли и се закрепват със специални скоби;
• в такава тръба няма резонансно бучене;
• тези продукти имат ниска цена в сравнение с пластмасовата конструкция;
• поради факта, че конструкцията няма остри завои, увеличава производителността на вентилационната система.
• Гофрираната тръба се произвежда под формата на малка част, която може да се простира върху значителна дължина.

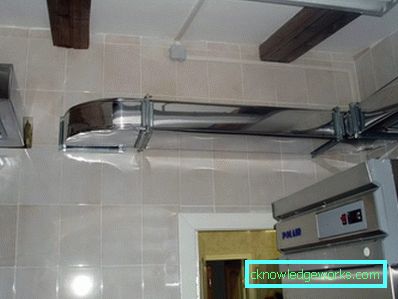

стомана

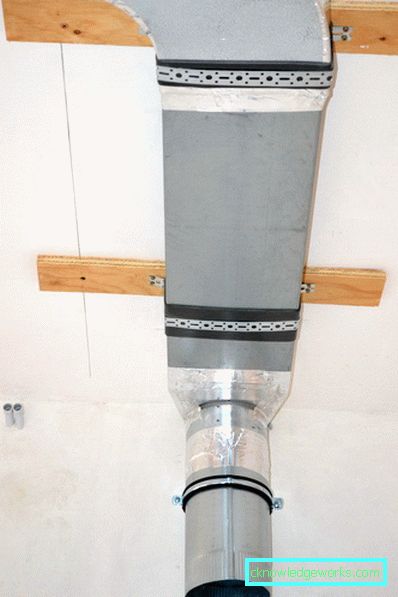

Стоманените въздуховоди са изработени от поцинкована и неръждаема стомана. Като кухненски продукти поцинкованите тръби стават много популярни. Трябва да се отбележи, че този тип тръби стават все по-малко популярни всяка година.

От предимствата можем да отбележим следните качества:

• гладкост на повърхността. Поради това, мръсотията и саждите не се забиват в тръбите и въздушният поток не се забавя при движение по тръбите;
• продуктите са в състояние да издържат на високи температури;
• ниска цена

Ако говорим за недостатъците на стоманените тръби, то те включват:

• тежко тегло. Инсталацията изисква допълнителни крепежни елементи;
• за запечатване на каналите е необходимо допълнително закупуване на специални решения;
• ако вашият канал има сложен тип форма, ще трябва да отрежете тръбата;
• силен шум при работа.

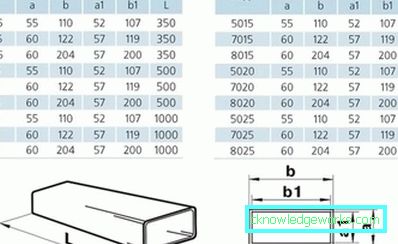

размери

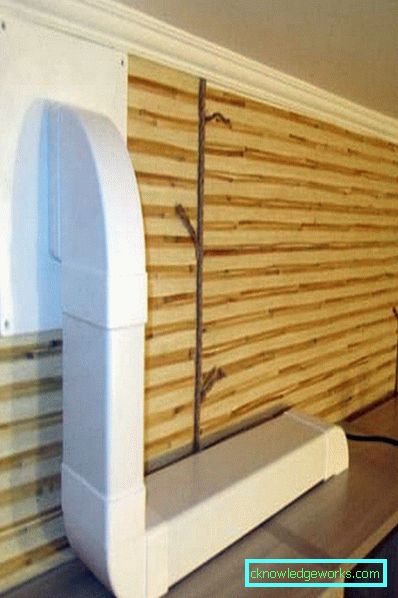

Към различни правоъгълни канали се включват плоски продукти. Те привличат с компактните си размери, благодарение на които лесно се скриват. Има три стандартни размера:

• 110x55 mm. Този размер се използва за работа с аспиратор с капацитет не повече от 300m3 / h;
• 120h60mm. Такава конструкция може да пропусне повече въздух, но не повече от 350 m3 / h;
• 206x60 mm. Тези продукти са най-големите. Инсталирането им се осъществява до аспиратора с висока производителност, когато се нуждаете от високо ниво на пречистване на въздуха от миризма.

Най-добре е да изберете канал с същия или по-голям диаметър, отколкото изходните параметри от аспиратора. Когато се използва тръба с по-малък диаметър, производителността на вентилацията се влошава. Наред с това, нивото на шума ще се увеличи, изпускателният двигател ще работи в подобрен режим. Тези компоненти ще доведат до бързо износване на оборудването.

Минимално количество завои трябва да присъства в целия канал. С тяхното присъствие е необходимо да се наблюдава ъгъл от не повече от 90 градуса, тъй като всеки ъгъл понижава производителността с 10%.

Общата дължина на канала не трябва да бъде повече от три метра. Всеки уред намалява ефективността на вентилационната система с 10%.

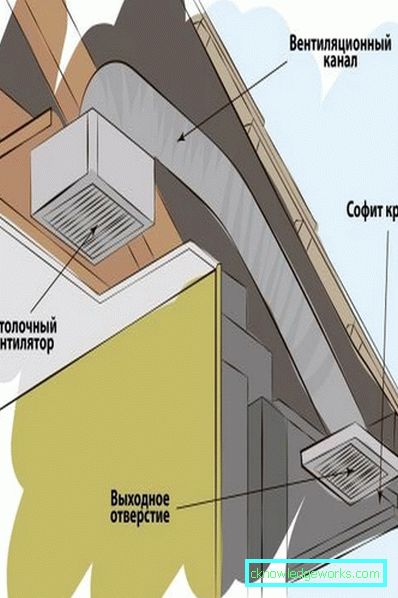

Каква е разликата между ауспуха и вентилацията

За жилищни помещения има определени санитарни норми, които определят въздушния обмен в помещението. За да изпълни тези изисквания, всяка къща трябва да има вентилационна система, която да отговаря за циркулацията на въздуха. Заслужава да се отбележи, че тази система е неподходяща за премахване на силна миризма и дим, защото функционира на базата на естествения обмен на въздух.

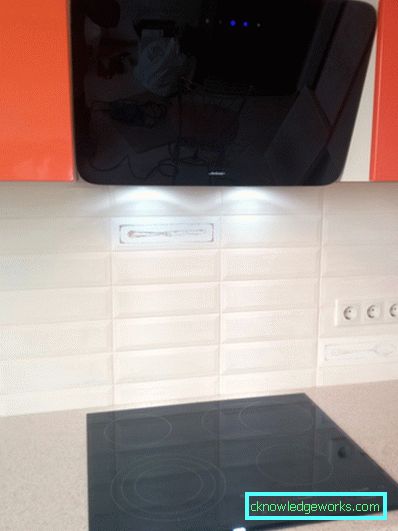

Само кухненският аспиратор може да осигури локален въздушен поток. Този дизайн е инсталиран в помещение, където има увеличено натрупване на неприятни миризми. Такова оборудване премахва парата, която се издига от повърхността на печката и с помощта на въздуховод ги отвежда в изпускателната тръба от общата вентилационна система. Това е разликата между качулката и вентилационната система.

Днес извлеченията са разделени на няколко вида:

• плосък;
• вграден;

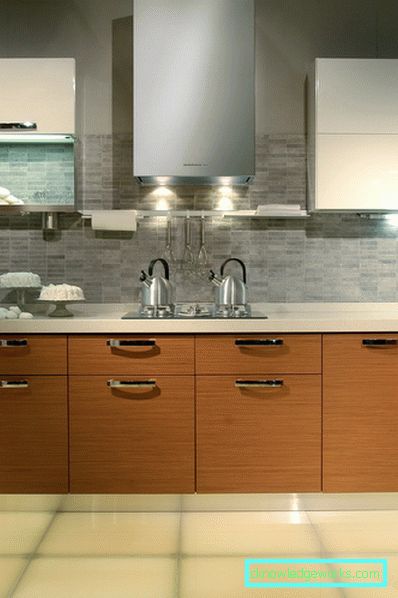

• Dome.

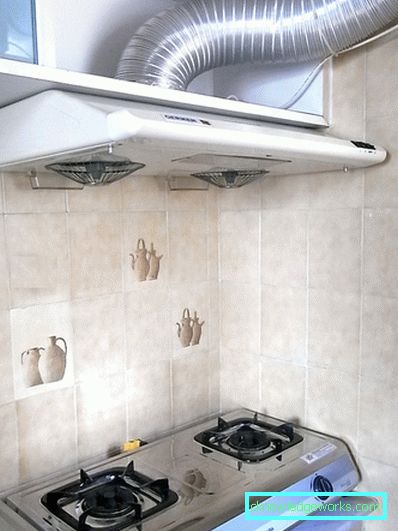

Плосък окачен капак се монтира под висящите шкафове или над печката. Външно те приличат на предишните руски пречистватели на въздуха. Повечето производители поставят в това оборудване филтър за мазнини, който е изработен от акрилна тъкан. Такива филтри са за еднократна употреба и трябва да се сменят периодично. Подобни качулки постепенно се превръщат в минало, като се заместват от модерни устройства с почистващи филтри.

Правила за връзка

Преди да започнете сглобяването на канала, трябва да определите размера на бъдещия дизайн. За да приложите оптималния избор на кутии, трябва да изпълните няколко изисквания:

1. Броят на завъртанията на канала трябва да бъде минимален, тъй като всеки завой намалява ефективността на кухненския абсорбатор с 10%. Експертите препоръчват инсталиране на не повече от три колена.
2. Направете въздушната тръба сгъваема, тъй като тя периодично трябва да се почиства.
3. При монтажа на гофрирани кутии може да се използва като закрепване обикновени скоби.
4. Не използвайте глух тип закрепване на канала към вентилационната решетка. Ако кутията приляга плътно, тогава през периода, когато вентилационната система е изключена, естествената циркулация се нарушава. За да се избегне това, е необходимо да се монтира специална вентилационна решетка с отвор и вграден възвратен клапан.
5. Не използвайте канали с различни размери. Ще ви трябват специални адаптери, които намаляват производителността на системата като цяло.
6. Най-атрактивният вид има правоъгълни кутии.

Ако мислите за въпроса как да комбинирате канала с интериора на кухнята най-хармонично, ще трябва компетентно да скриете структурата. Има няколко начина да направите това:

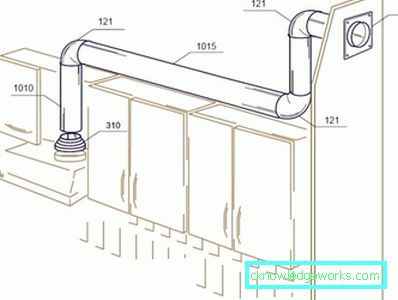

1. Най-лесният начин е да поставите тръбите зад стенен шкаф. Можете също така да позиционирате структурата зад мебелите или над нея. Този метод е най-достъпен.

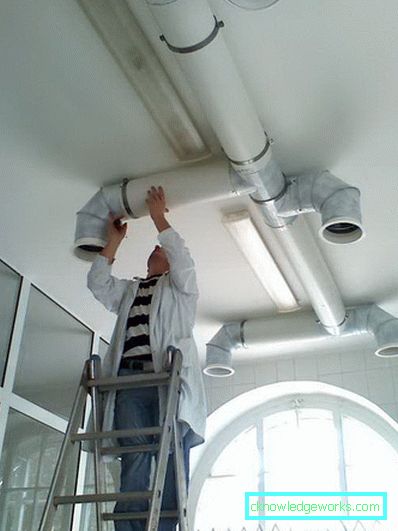

2. Ако кухнята ви има таван на две нива, можете да инсталирате въздуховода между нивата. Ако има окачен таван, по-добре е структурата да се постави над нея. В този случай пътят на въздуха няма да бъде видим.
3. За да скриете тръбите, можете да използвате специален тип правоъгълна кутия. Когато експериментирате с цветовата схема в интериора и инсталирате висящи лампи, можете значително да трансформирате кухнята. В същото време ще запазите бърз достъп до тръбата, ако е необходим ремонт.
4. Простото боядисване на тръби в цвят, който се вписва най-хармонично в цялостния интериор, също се възползва от значимостта. С помощта на съвременни материали можете да поставите въздуховода във вътрешността на вашата кухня.

Други начини:

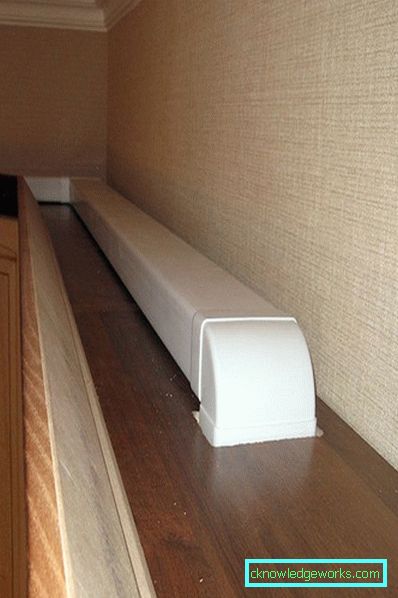

• чрез маскиране на окачения таван. С такъв таван лесно можете да скриете всички тръби в хоризонтална посока. На вертикалните продукти се поставя специален корпус, покрит със същия материал като тавана;

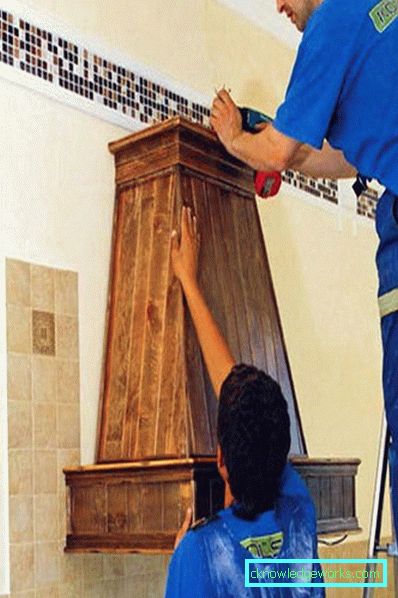

• използвайте декоративна кутия. Днес в магазините има голям брой видове жилища, които се различават по форма, цвят и опция. Можете да разредите прожекторите на кутията;

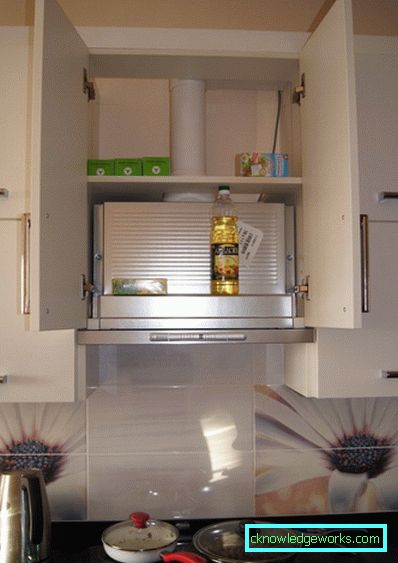

• ако инсталирате въздуховода едновременно с закупуването на мебели в кухнята, можете да инсталирате тръби вътре в шкафовете;
• някои собственици са самостоятелни кутии за гипсокартон. Идвайки от вътрешността на кухнята, цялата структура е боядисана в желания цвят или залепен с тапети.

Тези методи ще помогнат за ефективно скриване на тръбите от очите, като по този начин хармонично прилягат на дизайна във вътрешността на кухнята.

Характеристики на инсталацията "Направи си сам"

Ако решите да инсталирате въздуховод със собствените си ръце, тогава този процес се състои от няколко етапа:

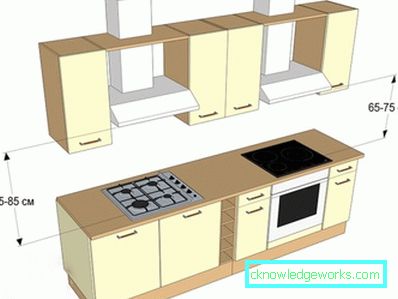

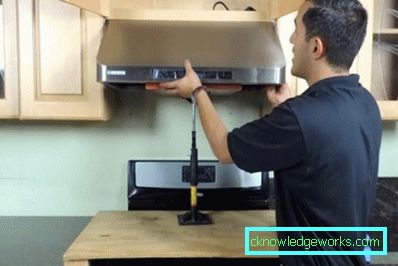

Първоначално трябва да определите мястото, където ще бъде монтиран каналът. Този сайт изисква подготовка. Монтажът на аспиратора се извършва на място, въз основа на закупения модел. Използвайте лента за измерване на необходимото ниво на инсталация. След това можете да приложите маркирането.

Ако не можете да направите необходимото ниво, защото на повърхността на шкафа, който е инсталиран над печката, ще трябва да го отрежете малко. В повечето случаи ще можете да определите височината на долната част на аспиратора, като използвате двигателя на устройството. По правило размерът е 0,5-0,7 метра.

Когато проверявате нивото на поставяне на конструкцията и поставяте знаците, можете да преминете към рязане на страничните части на шкафа до необходимата дължина. Като инструменти, можете да използвате електрически мозайката, в която има файл на дървото "чисто рязане".

За сметка на това устройство можете да извършвате пиене с добро качество. Ако не можете да намерите такова устройство, обикновената ножовка може да я замени.

Тези работи могат да бъдат стартирани само когато сте извадили шкафа от стената. За да получите висококачествена повърхност, когато взаимодействате с ръчни инструменти, трябва да наблюдавате ъгъл от 20-30 градуса между работната зона и повърхността на шкафа. Ако това условие не е изпълнено, на гърба ще се появят парчета, които ще повлияят на естетиката на мебелите.

За да монтирате канал от метал, трябва да направите отвор с голям диаметър. Ролята на металния канал може да бъде гофриране или тръба с гладка повърхност. На мястото, където се планира да се оформи дупката, трябва да прикрепите фланеца. Той ще играе ролята на шаблон, който маркира дупките.

Пробийте с тренировка на дърво с диаметър 8 мм ще трябва да пробиете проходен отвор в рамките на предвидената маркировка.

В оформената дупка трябва да вмъкнете файл от електрическа мозайката, с която трябва да режете необходимия компонент според маркировката.

В случай, че сте взели подходящ файл, качеството на рязане ще бъде възможно най-високо. В противен случай се изисква допълнителна обработка на ръбовете с шкурка. След тази процедура можете да инсталирате готовия шкаф.

За да осигурите мотор с електрическа енергия и оборудване с осветление, свържете проводници от аспиратора към мрежата. Прикрепването на вентилационна система към неговото местоположение е предпоследната стъпка в монтажа на канала. Вие ще трябва да инсталирате тялото на устройството, прилагането на маркиране за монтаж. Образувайте отвор с диаметър 2/3 на винта. След това можете да окачите структурата на тялото.

Когато завършите инсталирането на аспиратора, свържете канала към него със стоманени скоби. Сега трябва да проверите работата на системата.

С помощта на това ръководство можете сами да инсталирате въздухопровода, спестявайки услугите на специалисти.
